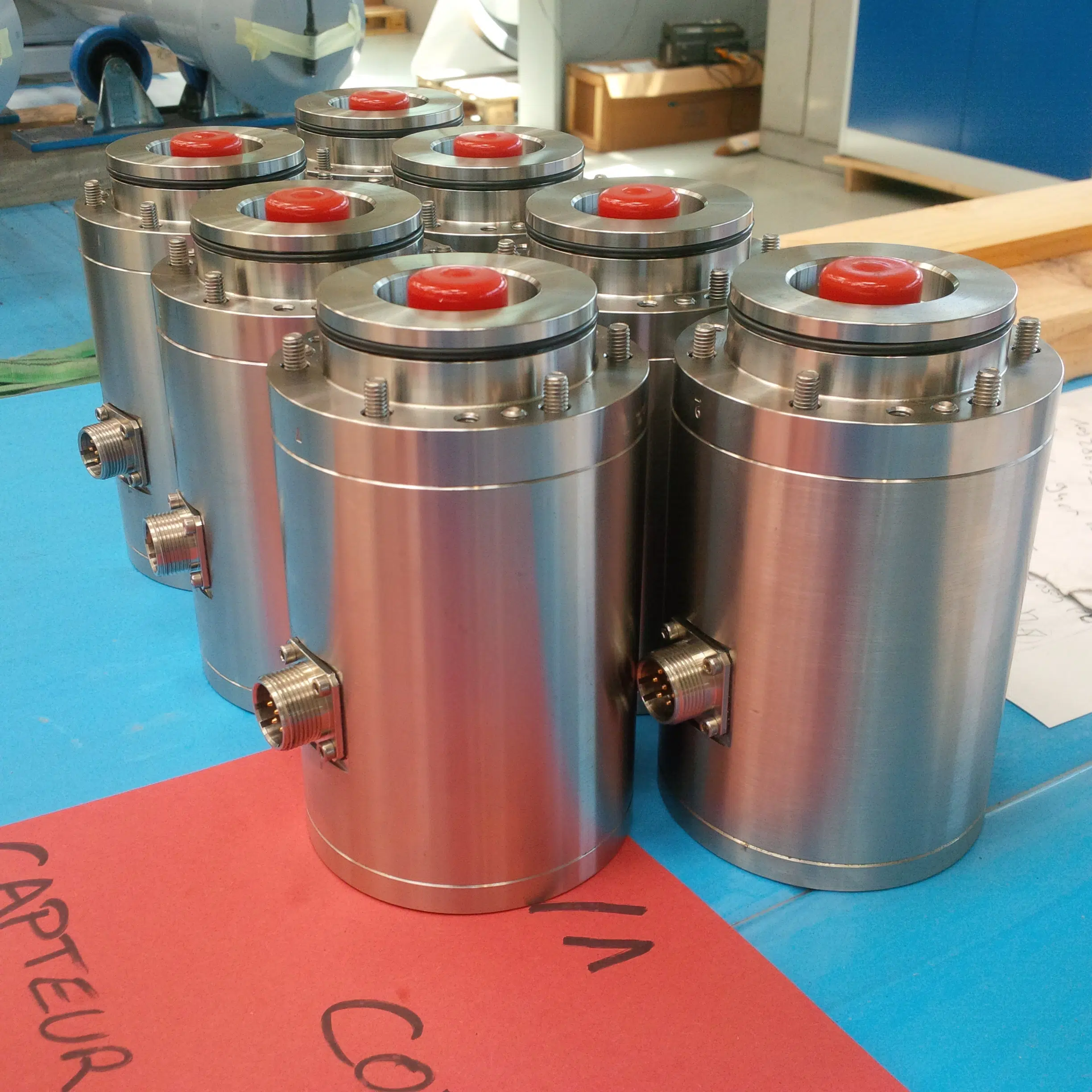

Le capteur SMIK est monté au niveau de la tête du vérin, il nécessite un usinage spécifique ainsi que le revêtement KERADOUCE® sur la tige. Il va permettre de connaître la position de la tige avec une grande précision et une fiabilité à toute épreuve.
Principe de fonctionnement :
Le capteur ne peut être utilisé que sur le revêtement KERADOUCE®.
Le revêtement KERADOUCE® a été développé dans le but de mieux résister à la corrosion et d’avoir de meilleures caractéristiques mécaniques que les revêtements chrome ou nickel chrome généralement utilisés.
Mais nous avons découvert que nous pouvions l’utiliser pour d’autres applications tout en gardant sa fonction première.
Le capteur est équipé de 2 détecteurs inductifs qui vont repérer un profil usiné sous le revêtement KERADOUCE®.
Une carte électronique intégrée au capteur traite le signal venant des détecteurs inductifs, pour qu’il soit exploitable sur tout type de système (carte de comptage, automate, compatible PC…….), nous permettant ainsi de visualiser la position de la tige.

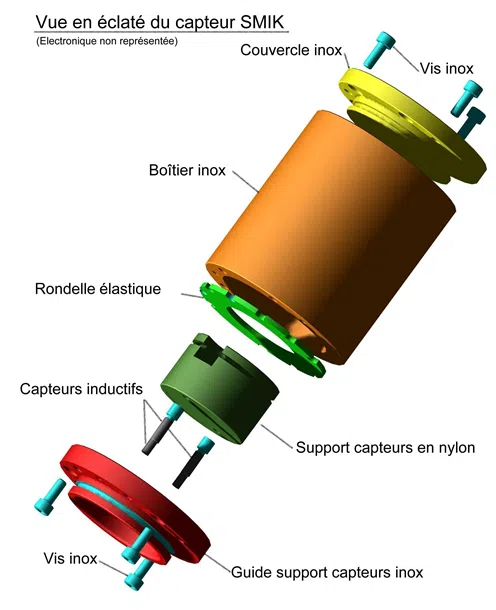

Les 2 détecteurs inductifs sont montés sur une pièce en nylon qui par l’intermédiaire d’une rondelle en élastique peut osciller perpendiculairement par rapport à l’axe du vérin permettant ainsi de compenser le jeu de guidage de la tige.
Ce système a l’avantage de n’avoir pratiquement aucun contact avec la tige, ce qui permet de garantir une très grande fiabilité. De plus il n’y a aucun problème au niveau de l’étanchéité car il n’est pas en contact avec le fluide sous pression.
Le boîtier est en acier inoxydable pour garantir une très grande résistance à la corrosion.

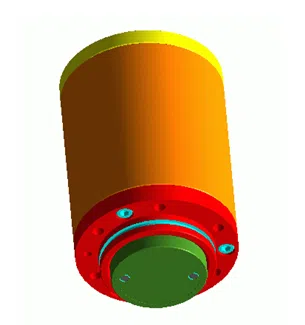

ENCOMBREMENT
Ce capteur a l’avantage d’être très petit par rapport à ses possibilités.
En effet, l’ensemble tient dans un cylindre d’un diamètre de 98 mm et d’une hauteur de 152 mm.
Comme le plus souvent nous le montons sur des vérins de grandes dimensions, on ne le voit même plus, il est totalement intégré au vérin.
CARACTERISTIQUES GENERALES
- Conditions générales
Températures d’utilisation : -25°C<T°<+80°C
Humidité : <90%
Environnement : atmosphère marine
Vitesse de déplacement : <2 m/s (10 m/s en option)
Course du vérin : < 20 mètres
Indice de protection : IP 68
- Caractéristiques du capteur
Précision : ±1 mm (± 0,5 mm en option)
Linéarité : <1 mm
Hystérésis : ± 0.05 mm
Température : ± 0.025 mm/°C
Tension d’alimentation : 20 à 30 Vcc
Résistance aux chocs : 100 G/6 ms selon CEI
Résistance aux vibrations : 10 G/100 Hz selon CEI
Immunité aux perturbations : CEI 1000-4-2 Degré de sévérité 3, CEI 1000-4-3 Degré de sévérité 3, CEI 1000-4-4 Degré de sévérité 3, CEI 1000-4-6 Degré de sévérité 4
- Initialisation
L’initialisation est effectuée dans nos ateliers, elle dépendra de la précision demandée et du type de profil usiné.
Par contre, nous préconisons de relier le capteur à des fins de courses, dans le but de réinitialiser les valeurs de fin de course afin d’éviter d’accumuler des erreurs si par hasard le capteur perdait des informations (micro coupure au niveau de l’alimentation ou des à-coups lors de la sortie de tige qui dépasseraient les limites de vitesse du capteur).
